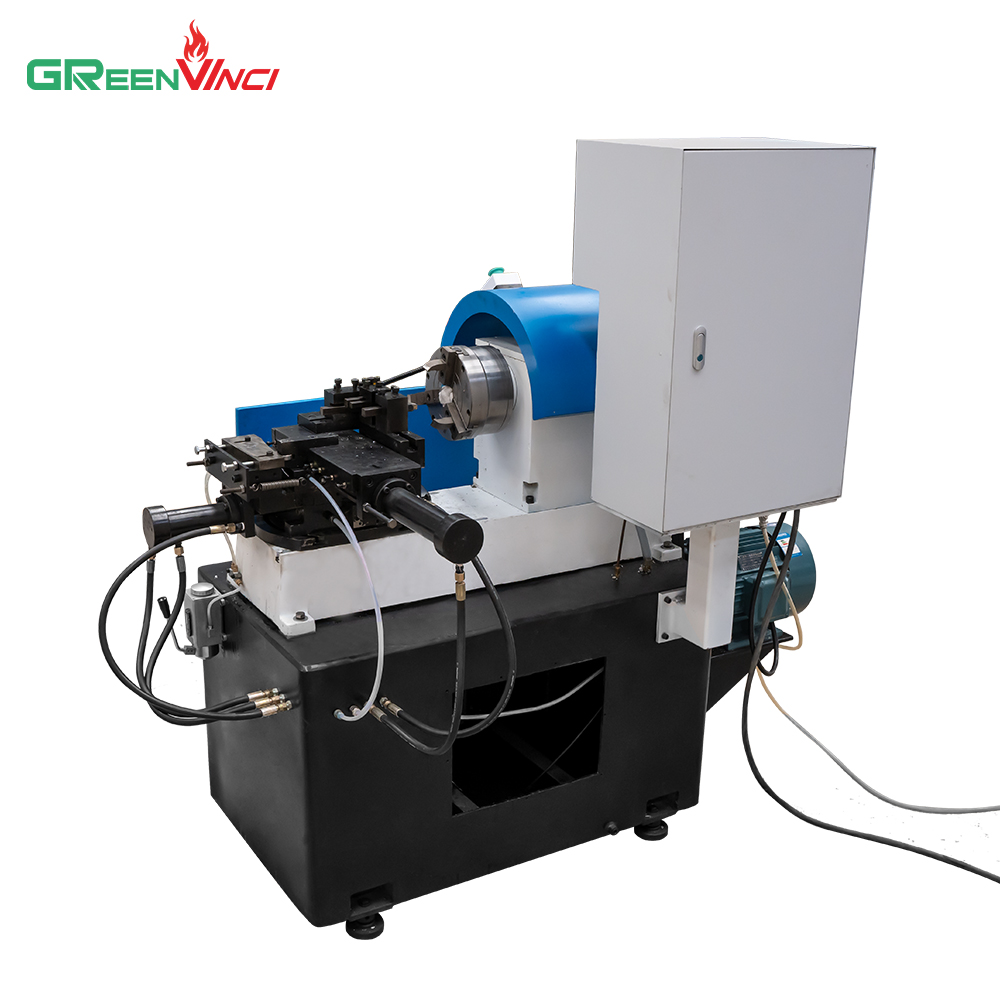

Mesin Nguripake Otomatis utamane digunakake kanggo ngowahi piring pemanasan ric cooker lan lathing tutup penggemar. Tingkat otomatisasi sing dhuwur, efisiensi produksi sing dhuwur, nganti 8 detik kanggo ngrampungake produk. Kajaba clamping kosong, kabeh prosedur pangolahan liyane bisa rampung kanthi alat mesin. Mesin cakram hidrolik nyuda tenaga operator lan nambah kahanan kerja.

Automatic Turning Machine tool minangka alat mesin otomatis-efisiensi dhuwur utawa semi{1}}otomatis. Dibandhingake karo alat mesin biasa, nduweni karakteristik keluwesan sing dhuwur, produktivitas sing dhuwur, presisi pangolahan sing dhuwur, pangolahan sing stabil lan dipercaya, lan liya-liyane. Bisa nyuda intensitas tenaga kerja lan mbantu ningkatake tingkat manajemen produksi.

Saiki, ruang lingkup aplikasi alat mesin amba banget, nanging mesin bubut kita khusus kanggo ngolah cakram pemanasan. Nalika digunakake kanggo ngolah piring pemanasan, luwih efisien lan produktif tinimbang mesin bubut CNC, anggere ana mesin ing industri, alat Mesin Nguripake Otomatis bakal digunakake.

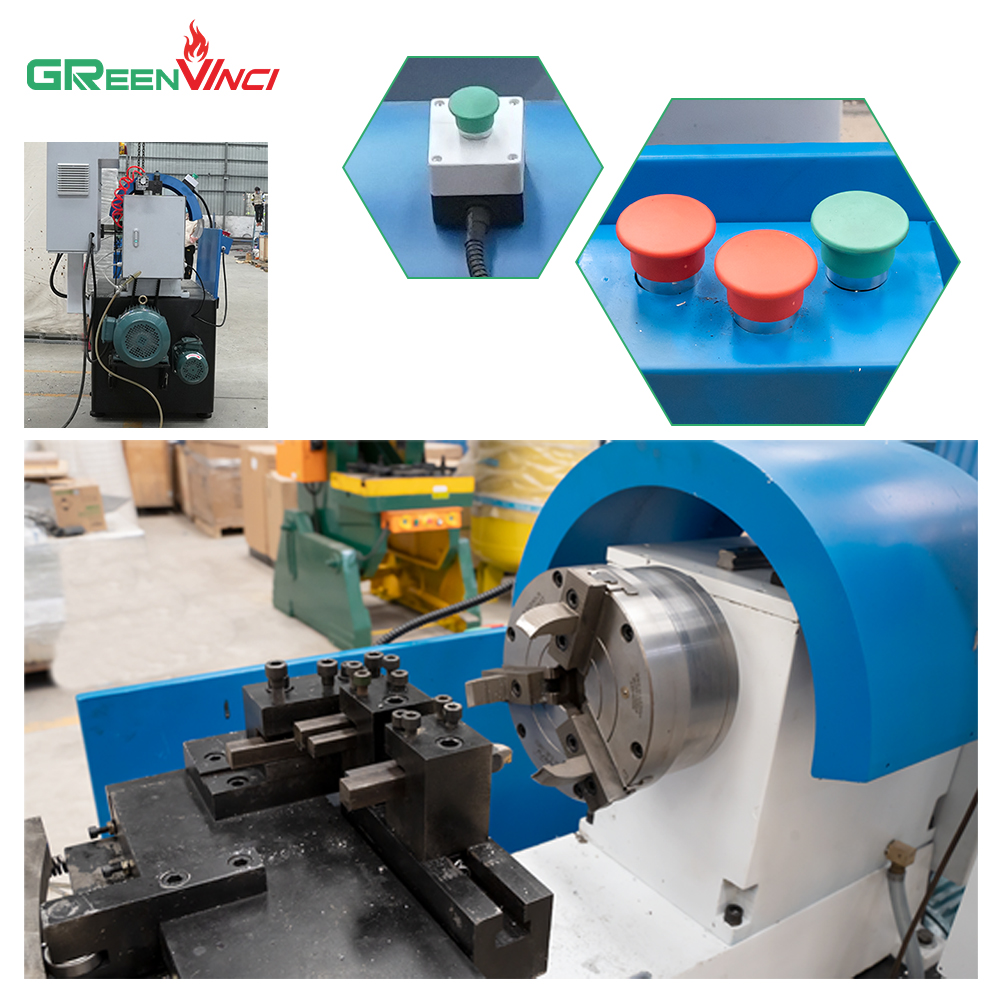

Ing ngisor iki minangka struktur Mesin Nguripake Otomatis iki

1. Ngalih daya utama

2. Telung -jaw chuck switch release

3. tutup safety 4. mandeg darurat

5. Copot tutup safety 6. Mulai

7. Klepon klem

8. Isi tank lenga hydraulic 68 #

9. Imbuhan lengkungan Platen
10. Bobot ambane imbuhan
11. Pelumas Angkot

12. Frekuensi konversi brake ngalih
13. Pengatur tekanan pneumatik
14. 8 sambungan saluran udara cm
15. 380V kabel daya

16. Nyetel lengkungan lumahing karo meneng
17. Nyetel lengkungan lumahing karo meneng
18. Imbuhan meneng kanggo diameteripun njaba saka disk

19. Toolholder 1: lumahing ngowahi, longitudinal ngowahi
20. Toolholder 2: ngowahi internal, ngowahi transversal
21. Toolholder 3: ngowahi njaba, ngowahi transversal

22. Headstock stop switch ngontrol spindle lathe. Mencet munggah ngidini rotasi normal, nalika mencet mudhun mandheg kumparan.
23. Cetakan roto mandeg ngalih: Mencet munggah ngasilake lathe kanggo posisi asli sawise lumahing ngowahi wis rampung. Mencet mudhun mandheg lathe ing mburi diameteripun njaba lathe kang. Mencet bali menyang posisi asli mbutuhake mandeg darurat, kaya sing ditampilake ing Gambar 4.
24. Ngalih mandeg longitudinal: Mencet munggah ngidini diameteripun utama lan njaba ngowahi kanggo terus. Mencet mudhun mungkasi diameteripun njero lan njaba saka ngowahi. Mencet bali menyang posisi asli mbutuhake mandeg darurat, kaya sing ditampilake ing Gambar 4.
25. Pencet Gambar 23 lan 24 ngidini ngowahi horisontal lan vertikal normal. Mencet Figure 25 ngidini ngowahi longitudinal menyang posisi disetel lan banjur metu kanthi otomatis (kanggo debugging diameteripun njero lan njaba). Mencet Figure 26 ngidini ngowahi longitudinal kanggo nyambungake titik wiwitan horisontal (titik wiwitan lumahing lathe) lan banjur bali menyang titik wiwitan sawise tekan mburi lumahing lathe. Pencet mandeg darurat, minangka ditampilake ing Figure 4, bali mesin kanggo posisi asli.



27. Saklar tekanan oli hidrolik, kisaran tekanan oli: 25-28.

28. Katup kontrol kacepetan ngowahi lumahing (kanggo kekandelan gandum alat).

29. Nguripake katup kontrol kacepetan (kanggo nyetel kacepetan entri alat).

Tingkat otomatisasi sing dhuwur, njamin efisiensi produksi sing dhuwur.

Dirancang khusus kanggo pesawat khusus, nambah akurasi permukaan piring pemanasan.

Gampang operasi kanthi syarat teknis minimal kanggo operator.
